Đạt được sự cân bằng hoàn hảo trong quá trình đúc liên tục vẫn là một thách thức quan trọng đối với các nhà sản xuất thép ngày nay. Kích thước thiết bị của bạn không đủ lớn để phá vỡ các sợi nhánh một cách hiệu quả trong giai đoạn hóa rắn ban đầu. Ngược lại, kích thước quá lớn sẽ tạo ra sự hỗn loạn mạnh mẽ ở sụn chêm. Lực quá mức này thường dẫn đến bột nấm mốc bị mắc kẹt nghiêm trọng và các khuyết tật bề mặt nghiêm trọng. Việc định cỡ các hệ thống này không bao giờ là một trò chơi đoán đơn giản. Nó chủ động yêu cầu sắp xếp các mục tiêu luyện kim nghiêm ngặt bên cạnh các thực tế không gian và điện phức tạp. Các kỹ sư phải đánh giá cẩn thận nhiều biến số để đảm bảo dòng thép nóng chảy tối ưu. Hướng dẫn này cung cấp một khuôn khổ vững chắc để giúp bạn xác định công suất chính xác cần thiết cho các thông số đúc liên tục cụ thể của mình. Bạn sẽ học cách đánh giá kích thước phần, phù hợp với giới hạn công suất điện và đánh giá đúng đắn các đối tác sản xuất tiềm năng. Thực hiện theo các bước rõ ràng này sẽ đảm bảo hiệu quả sử dụng vốn cao và tuân thủ nghiêm ngặt về luyện kim trên sàn nhà máy.
Công suất được điều khiển bởi kích thước tiết diện và loại thép: Bánh xe phôi, phôi và tấm yêu cầu cường độ cảm ứng từ rất khác nhau.
Lớn hơn vốn không phải là tốt hơn: Lực khuấy quá mạnh dẫn đến khuyết tật bề mặt và tạo ra xỉ; kiểm soát tần số chính xác là quan trọng hơn năng lượng thô.
Việc lắp đặt quyết định thiết kế: Các ràng buộc về khuôn bên trong và bên ngoài quyết định dấu chân vật lý và các yêu cầu làm mát của thiết bị.
Việc xác nhận nhà cung cấp là bắt buộc: Nhà cung cấp máy khuấy điện từ khuôn đáng tin cậy phải cung cấp dữ liệu mô phỏng luyện kim (ví dụ: mô hình lực Lorentz) trước khi chế tạo.

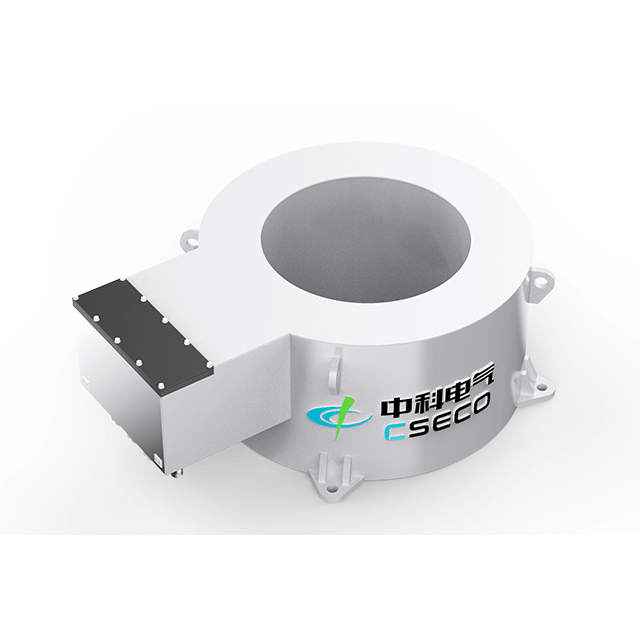

Độ chính xác là điều quan trọng nhất khi lựa chọn máy khuấy điện từ khuôn . Việc chọn một thiết bị có kích thước không phù hợp sẽ tạo ra các lỗi xếp tầng trong suốt quá trình đúc liên tục. Người vận hành thường nhận ra những vấn đề này quá muộn, dẫn đến phôi bị xuống cấp hoặc phế liệu hoàn toàn. Bạn phải hiểu những rủi ro cụ thể liên quan đến việc định cỡ thiết bị dưới kích thước và quá kích thước của thiết bị.
Lực khuấy không đủ sẽ không tạo ra đủ lực quay cho thép nóng chảy. Đơn giản là thiết bị này thiếu khả năng phá vỡ các đầu dendrite đang phát triển. Khi điều này xảy ra, tỷ lệ tinh thể đẳng trục vẫn ở mức thấp. Các tinh thể dạng cột tiếp tục phát triển về phía trung tâm của sợi không suy giảm. Tình trạng này khiến cho sự phân chia đường tâm và độ xốp bên trong hoàn toàn không được giải quyết. Các kỹ sư luyện kim của bạn sẽ ngay lập tức phát hiện ra những điểm yếu nghiêm trọng về kết cấu và đường ống trong quá trình kiểm tra chất lượng. Một thiết bị có công suất thấp mang lại lợi tức đầu tư gần như bằng không.
Nhiều người quản lý nhà máy lầm tưởng rằng nhiều năng lượng hơn đồng nghĩa với chất lượng tốt hơn. Tuy nhiên, lực điện từ quá mức sẽ phá vỡ nghiêm trọng sự ổn định của sụn khớp. Sự quay mạnh của chất lỏng tạo ra các xoáy sâu gần bề mặt khuôn. Sự hỗn loạn này bẫy bột khuôn nổi trực tiếp vào vỏ thép đông đặc. Nó dẫn đến sự tích tụ xỉ nghiêm trọng, các vết nứt bề mặt sâu và sự xuống cấp vật liệu lớn. Hơn nữa, việc vận hành một thiết bị quá khổ sẽ lãng phí một lượng lớn năng lượng điện hàng ngày.
Mục tiêu cuối cùng liên quan đến việc tạo ra một từ trường quay đồng đều, được kiểm soát chặt chẽ. Bạn muốn tối ưu hóa dòng chảy thép nóng chảy một cách chính xác. Vận tốc khuấy phải đủ mạnh để cắt đuôi gai. Đồng thời, nó không được vi phạm ngưỡng vận tốc khum tới hạn. Các tiêu chuẩn công nghiệp thường đề nghị giữ vận tốc bề mặt dưới 0,3 đến 0,4 mét mỗi giây. Để đạt được điểm ngọt ngào này đòi hỏi phải tính toán công suất chính xác.
Việc xác định công suất phù hợp bao gồm việc đánh giá kích thước vật lý của định dạng truyền của bạn. Các đặc tính luyện kim của các loại thép mục tiêu của bạn cũng đóng một vai trò to lớn. Bạn phải xác định rõ ràng các thông số kỹ thuật của máy khuấy điện từ khuôn trước khi hợp tác với bất kỳ nhà sản xuất nào.
Các định dạng truyền khác nhau đòi hỏi các cách tiếp cận điện từ hoàn toàn khác nhau. Khoảng cách vật lý giữa cuộn dây khuấy và lõi chất lỏng quyết định công suất đầu vào cần thiết.
Phôi & Hoa: Các phần hình vuông nhỏ hơn yêu cầu độ sâu thâm nhập đặc biệt cao. Người vận hành thường sử dụng chế độ khuấy quay ở đây. Các phôi nhỏ (ví dụ: 120x120mm) yêu cầu công suất tuyệt đối ít hơn nhưng yêu cầu điều khiển tần số cao chính xác. Những bông hoa lớn (ví dụ: 300x400mm) cần có độ xuyên từ tính sâu. Điều này đòi hỏi cuộn dây chắc chắn hơn đáng kể và cài đặt tần số thấp hơn.
Tấm: Bánh xe tấm rộng phải đối mặt với những thách thức riêng biệt. Một trường quay đơn giản không thể bao phủ đều tấm rộng 1500mm. Các định dạng này yêu cầu thiết kế cuộn dây kép hoặc đa chế độ. Các kỹ sư thường triển khai từ trường cánh bướm hoặc từ trường di chuyển. Những cấu hình phức tạp này quản lý các biên dạng hóa rắn rộng hơn và ngăn chặn các vùng chết dòng chảy cục bộ.
Loại định dạng | Phạm vi phần điển hình | Chế độ khuấy khuyến nghị | Tập trung luyện kim sơ cấp |
|---|---|---|---|
Phôi nhỏ | 100mm đến 150mm vuông. | Từ trường quay | Chất lượng bề mặt và giảm sự phân tách nhỏ |
hoa lớn | 200mm đến 400mm vuông. | Quay hoặc quay kép | Thâm nhập sâu để phân biệt đường trung tâm |
Tấm mỏng | dày 50mm đến 90mm | Từ trường du hành | Ổn định sụn khớp và phân phối nhiệt |
Tấm dày | dày 200mm đến 300mm | Bướm hoặc đa chế độ | Luồng thống nhất trên các cấu hình có chiều rộng mở rộng |
Thành phần hóa học của thép quyết định tốc độ dòng chảy chất lỏng cần thiết. Thép có hàm lượng carbon cao và các hợp kim chuyên dụng tỏ ra rất nhạy cảm với sự phân chia đường tâm. Các loại này thường yêu cầu vận tốc dòng chất lỏng mạnh trong khoảng từ 0,4 đến 0,6 m/s ở vùng khuôn dưới. Ngược lại, các loại có hàm lượng carbon thấp tỏ ra nhạy cảm hơn với hiện tượng nứt bề mặt và bám xỉ. Họ yêu cầu hồ sơ khuấy nhẹ nhàng hơn nhiều. Thiết bị của bạn phải có dải động để xử lý toàn bộ sự kết hợp lớp của bạn.
Các nhà máy hiện đại liên tục đẩy mạnh tốc độ đúc cao hơn để tối đa hóa năng suất. Tuy nhiên, tốc độ đúc nhanh hơn làm giảm đáng kể thời gian lưu giữ của thép bên trong khuôn. Kim loại nóng chảy đi qua vùng từ tính hoạt động nhanh hơn nhiều. Để bù lại, bạn phải điều chỉnh độ dài và cường độ vùng hoạt động của từ trường. Bánh xe tốc độ cao thường yêu cầu thiết kế cánh khuấy dài để đảm bảo truyền đủ năng lượng vào lõi chất lỏng.
Sau khi xác định các thông số đúc của mình, bạn phải chuyển chúng thành các yêu cầu về điện. Bước này kết nối lý thuyết luyện kim và kỹ thuật điện. đáng tin cậy Máy khuấy điện từ phải cung cấp mật độ từ thông cụ thể ở tần số cụ thể.
Số liệu cốt lõi cho công suất là cảm ứng từ trung tâm, thường được đo bằng Gauss hoặc Tesla. Bạn phải kết hợp khả năng cảm ứng này với độ dày thành khuôn của bạn. Vật liệu ống đồng hoạt động như một lá chắn điện từ khổng lồ. Nó hấp thụ và làm chệch hướng một phần lớn năng lượng từ tính trước khi nó chạm tới thép.
Thành khuôn dày hơn đương nhiên đòi hỏi công suất đầu vào cao hơn để khắc phục hiệu ứng che chắn này. Hơn nữa, các hợp kim đồng chuyên dụng lại làm phức tạp thêm vấn đề. Các vật liệu như Đồng-Chromium-Zirconium (Cu-Cr-Zr) có khả năng chống mài mòn tuyệt vời nhưng có độ dẫn điện khác so với Đồng bạc (Cu-Ag). Nếu bạn nâng cấp lên khuôn Cu-Cr-Zr, bạn có thể sẽ cần một thiết bị có công suất cao hơn để đạt được lực khuấy bên trong tương tự.
Nguồn điện thô không có ý nghĩa gì nếu không có điều khiển tần số. Tần số ảnh hưởng trực tiếp đến "độ sâu của da" hoặc khả năng xuyên thấu của từ trường.
Khả năng tần số thấp: Sự thâm nhập sâu đòi hỏi tần số thấp. Điều này chứng tỏ thực sự cần thiết cho các ứng dụng nở hoa và tấm lớn. Các hệ thống tiêu chuẩn có thể giảm xuống 2Hz hoặc 3Hz để đẩy lực Lorentz vào sâu trong tâm sợi.
Bộ truyền động tần số có thể điều chỉnh: Hoạt động đúc đa cấp hiện đại đòi hỏi sự linh hoạt. Bạn phải đánh giá tầm quan trọng của nguồn điện tần số thấp có thể điều chỉnh được. Hầu hết các hệ thống chất lượng cao đều hoạt động trơn tru trong khoảng tần số từ 1Hz đến 10Hz. Khả năng điều chỉnh này cho phép người vận hành tinh chỉnh cường độ khuấy cho các loại thép khác nhau một cách nhanh chóng.
Các đơn vị công suất cao tiêu thụ dòng điện đáng kể. Bạn phải đánh giá chi phí vận hành (OPEX) khi chạy các cuộn dây này liên tục. Tuy nhiên, bạn nên cân đối trực tiếp chi phí điện này với việc giảm tỷ lệ loại bỏ sản phẩm. Một thiết bị có kích thước phù hợp sẽ làm giảm đáng kể các khuyết tật ở hạ lưu. Kết quả là năng suất chất lượng cao tăng lên hầu như luôn bù đắp được chi phí tiêu thụ điện hàng ngày.
Ngay cả công suất được tính toán hoàn hảo nhất cũng chẳng có ý nghĩa gì nếu nó không thể vừa khít với máy đúc của bạn. Thực tế triển khai thường buộc các kỹ sư phải thỏa hiệp hoặc tìm kiếm các giải pháp có tính tùy biến cao.
Bạn phải đánh giá cẩn thận những hạn chế về không gian của thiết bị hiện có của mình. Khu vực xung quanh bộ dao động khuôn và áo nước nổi tiếng là chật chội.
Việc trang bị thêm máy đúc liên tục (CCM) cũ hơn thường hạn chế nghiêm ngặt thể tích vật lý của cuộn dây khuấy. Nếu bạn chọn thiết kế bên trong khuôn, các cuộn dây phải vừa với vỏ áo nước hiện có. Điều này hạn chế nghiêm trọng kích thước vật lý của lõi sắt và cuộn dây đồng. Gắn bên ngoài cung cấp nhiều không gian hơn cho cuộn dây lớn hơn, công suất cao hơn. Tuy nhiên, việc lắp đặt bên ngoài đặt các cuộn dây cách xa thép nóng chảy hơn, đòi hỏi nhiều năng lượng hơn để thu hẹp khoảng cách vật lý.
Trường điện từ tạo ra một lượng nhiệt rất lớn. Các thiết bị công suất cao tạo ra tải nhiệt đáng kể trong quá trình hoạt động liên tục. Bạn phải quản lý lượng nhiệt này một cách chủ động để ngăn chặn sự cố nghiêm trọng của thiết bị.
Những hệ thống này yêu cầu hệ thống làm mát bên trong bằng nước tinh khiết chuyên dụng. Bạn không thể đơn giản sử dụng nước cây tiêu chuẩn. Thông số kỹ thuật làm mát thường bao gồm:
Độ dẫn điện thấp: Nước phải duy trì độ siêu tinh khiết (thường dưới 2 microSiemens/cm) để ngăn ngừa chập điện và chập mạch cuộn dây.
Áp suất ổn định: Hệ thống yêu cầu áp suất ổn định (thường là 10 đến 15 bar) để đẩy nước qua các dây dẫn bằng đồng rỗng.
Tốc độ dòng chảy cao: Dòng chảy vừa đủ sẽ loại bỏ nhiệt đủ nhanh để bảo vệ các vật liệu cách nhiệt epoxy mỏng manh.
Sai lầm thường gặp: Nhiều nhà máy nâng cấp công suất máy khuấy nhưng lại không nâng cấp được giàn làm mát bằng nước tinh khiết. Sự không khớp này chắc chắn sẽ dẫn đến cuộn dây quá nóng và hỏng hóc sớm trong vòng vài tháng sau khi lắp đặt.
Việc mua thiết bị này đòi hỏi phải có sự hợp tác kỹ thuật thực sự. Bạn không thể mua một chiếc máy khuấy điện từ khuôn chuyên nghiệp chất lượng cao ngoài kệ như một động cơ tiêu chuẩn. Bạn phải đánh giá kỹ lưỡng các đối tác sản xuất tiềm năng của mình.
Đừng bao giờ chấp nhận đề xuất về công suất chỉ dựa trên phỏng đoán của nhân viên bán hàng. đáng tin cậy Nhà cung cấp máy khuấy điện từ khuôn phải cung cấp mô phỏng dòng chất lỏng và điện từ 3D toàn diện. Họ nên sử dụng phần mềm tiêu chuẩn công nghiệp (như ANSYS Maxwell hoặc FLUENT) để lập mô hình lực Lorentz bên trong khuôn cụ thể của bạn. Họ phải chứng minh về mặt toán học rằng công suất đề xuất sẽ tạo ra vận tốc chất lỏng cần thiết trước khi bắt đầu chế tạo.
Đánh giá tính linh hoạt kỹ thuật của nhà cung cấp. Họ có điều chỉnh thiết kế cuộn dây của mình để phù hợp liền mạch với áo khoác nước hiện có của bạn không? Hay họ buộc bạn phải chấp nhận một mô hình tiêu chuẩn đòi hỏi phải sửa đổi nhà máy đắt tiền? Một nhà cung cấp cao cấp sẽ thiết kế lõi sắt và cuộn dây đồng để tối đa hóa công suất trong giới hạn không gian chính xác của bạn. Cách tiếp cận tùy chỉnh này giúp bạn tiết kiệm hàng tuần thời gian ngừng cài đặt.
Môi trường ngay bên dưới vùng dư thừa vô cùng khắc nghiệt. Nhiệt độ môi trường tăng cao. Độ ẩm không đổi. Bạn phải yêu cầu dữ liệu minh bạch về chất lượng xây dựng của đơn vị.
Tiêu chuẩn cách điện: Hãy tìm loại cách điện cuộn dây loại H hoặc cao hơn. Điều này đảm bảo thiết bị có thể chịu được các đợt tăng nhiệt đột ngột.
Chất lượng bầu Epoxy: Nhà cung cấp phải sử dụng kỹ thuật ngâm tẩm áp suất chân không (VPI). Điều này loại bỏ bọt khí khỏi epoxy, ngăn chặn hiện tượng phóng điện bên trong.
Số liệu về độ tin cậy: Yêu cầu dữ liệu về thời gian trung bình được đảm bảo giữa các lần hỏng hóc (MTBF) dựa trên môi trường nhà máy thép trong thế giới thực.
Cách thực hành tốt nhất: Yêu cầu một chuyến tham quan nhà máy tham chiếu hiện đang sử dụng thiết bị của nhà cung cấp trên máy đúc tương tự. Nói chuyện trực tiếp với người vận hành sẽ cung cấp cái nhìn sâu sắc vô giá về tuổi thọ thực tế của thiết bị.
Việc lựa chọn công suất phù hợp đòi hỏi phải kết nối các mục tiêu luyện kim lý thuyết với các ràng buộc vật lý của máy đúc. Bạn phải cân bằng nhu cầu thâm nhập từ tính sâu với nguy cơ nhiễu loạn khum và những hạn chế về không gian. Kích thước chính xác giúp loại bỏ các khuyết tật bên trong mà không làm giảm chất lượng bề mặt.
Hãy thực hiện ngay các bước sau để đưa dự án của bạn tiến về phía trước:
Biên soạn các bản vẽ khuôn chính xác của bạn, bao gồm kích thước áo nước và độ hở của bộ dao động.
Ghi lại hỗn hợp cấp thép đầy đủ của bạn, lưu ý các hợp kim nhạy cảm với sự phân tách và nhạy cảm với vết nứt nhất.
Thiết lập đường cơ sở rõ ràng về tỷ lệ sai sót hiện tại của bạn để đo lường ROI trong tương lai.
Bắt đầu tư vấn với nhà sản xuất đủ điều kiện để yêu cầu mô phỏng công suất 3D tùy chỉnh.
Trả lời: Một thiết bị có kích thước và được bảo trì phù hợp thường có tuổi thọ từ 5 đến 10 năm. Tuổi thọ phụ thuộc rất nhiều vào độ tinh khiết của nước làm mát và tính toàn vẹn của lớp cách nhiệt bên trong. Tuy nhiên, sự không phù hợp về công suất thường gây ra tình trạng lái xe quá mức nghiêm trọng. Điều này tạo ra nhiệt quá mức, làm lớp sơn epoxy xuống cấp nhanh chóng và gây ra hỏng cuộn dây sớm.
Đáp: Không. Mặc dù dung lượng phần cứng vật lý thiết lập giới hạn hiệu suất tối đa nhưng bạn không thể sử dụng chung một cài đặt. Người vận hành phải chủ động điều chỉnh dòng điện, tần số thông qua tủ điều khiển cho các cấp khác nhau. Thép nhạy cảm với vết nứt yêu cầu các thông số khuấy nhẹ nhàng hơn, trong khi thép carbon cao nhạy cảm với sự phân tách đòi hỏi sự thâm nhập từ tính sâu hơn, mạnh mẽ hơn.
Trả lời: Khuôn đồng hoạt động như một lá chắn điện từ mạnh mẽ. Thành khuôn dày hơn sẽ hấp thụ và làm suy giảm từ trường đáng kể trước khi nó chạm tới thép nóng chảy. Việc nâng cấp lên thành dày hơn hoặc vật liệu đặc hơn như Cu-Cr-Zr buộc bạn phải sử dụng máy khuấy có công suất cao hơn để đạt được lực khuấy bên trong chính xác như nhau.
