Trong khi nguyên lý vật lý cơ bản của nam châm điện nâng hạ —chạy dòng điện qua một dây cuộn—được dạy ở trường trung học, thì việc áp dụng nguyên lý này để di chuyển an toàn các tải công nghiệp nặng nhiều tấn đòi hỏi phải có kỹ thuật chính xác. Đối với các nhà quản lý cơ sở, nhóm mua sắm và kỹ sư công nghiệp, việc hiểu cách các thiết bị này tạo ra, tập trung và giải phóng lực từ là rất quan trọng. Bạn cần kiến thức này để đánh giá đúng mức độ phù hợp của thiết bị và đảm bảo an toàn nghiêm ngặt tại nơi làm việc.
Hướng dẫn này trình bày cơ chế cơ học phức tạp bên trong của nam châm điện nâng công nghiệp. Chúng tôi chuyển vật lý thô thành các tiêu chí đánh giá có thể thực hiện được cho các quyết định xử lý vật liệu hàng ngày của bạn. Bằng cách tìm hiểu những nguyên tắc cốt lõi này, bạn có thể hiểu rõ hơn các giới hạn vận hành, ngăn chặn sự không phù hợp của thiết bị tốn kém và bảo vệ nhân viên của bạn khỏi những mối nguy hiểm có thể tránh được trên sàn nhà máy.
Nam châm điện nâng dựa vào nguồn điện DC liên tục để duy trì từ trường của chúng; mất điện ngay lập tức sẽ giải phóng tải trừ khi có hệ thống dự phòng.
Khả năng nâng bị quyết định chủ yếu bởi các biến số trong thế giới thực, chủ yếu là "khe hở không khí" (rỉ sét, sơn, bề mặt không bằng phẳng) và độ dày của vật liệu mục tiêu.
Quản lý nhiệt là hạn chế vận hành chính; vượt quá chu kỳ hoạt động quy định của nam châm sẽ dẫn đến quá nhiệt, làm giảm cách điện cuộn dây và làm giảm vĩnh viễn lực nâng.
Việc đánh giá một nam châm điện nâng yêu cầu phải phù hợp với thiết kế chân và cực của nam châm (ví dụ: hình tròn, hình chữ nhật, lưỡng cực) với hình dạng cụ thể và hợp kim của tải.
Để đánh giá thiết bị xử lý vật liệu, trước tiên chúng ta phải hiểu hoạt động vật lý cơ bản. Chúng tôi mở rộng Định luật Ampe lên cấp độ công nghiệp để tạo ra sức nâng to lớn.
Truyền dòng điện một chiều (DC) qua dây dẫn sẽ tạo ra từ trường. Trong một nam châm điện nâng , các kỹ sư quấn chặt dây đồng hoặc nhôm thành những cuộn dây lớn. Sự cuộn chặt này tập trung từ trường. Dòng điện cao hơn hoặc số vòng dây lớn hơn sẽ tạo ra lực từ mạnh hơn tương ứng. Tuy nhiên, một cuộn dây rỗng không thể tự mình nâng được những tấm thép nặng. Nó cần một phương tiện để khuếch đại và điều khiển lực.
Các kỹ sư đặt một lõi thép đặc bên trong cuộn dây. Lõi bên trong này hoạt động như một bộ khuếch đại lớn. Khi dòng điện chạy qua cuộn dây, từ trường sẽ sắp xếp các miền nguyên tử trong lõi thép. Sự liên kết này nhân cường độ từ trường theo cấp số nhân.
Vật liệu cốt lõi phải có một đặc tính vật lý cụ thể gọi là "độ giữ từ thấp.". Thuật ngữ này có nghĩa là thép phải mất từ tính ngay lập tức khi bạn cắt điện. Độ lưu giữ cao sẽ làm cho lõi bị nhiễm từ. Nếu điều đó xảy ra, người vận hành không thể thả tải một cách chính xác. Hãy tưởng tượng một chiếc cần cẩu ở bãi phế liệu không thể nhả mảnh kim loại vụn ra vì nam châm vẫn còn hoạt động nhẹ. Độ lưu giữ thấp đảm bảo giải phóng ngay lập tức, sạch sẽ ngay khi bộ điều khiển cắt điện áp.

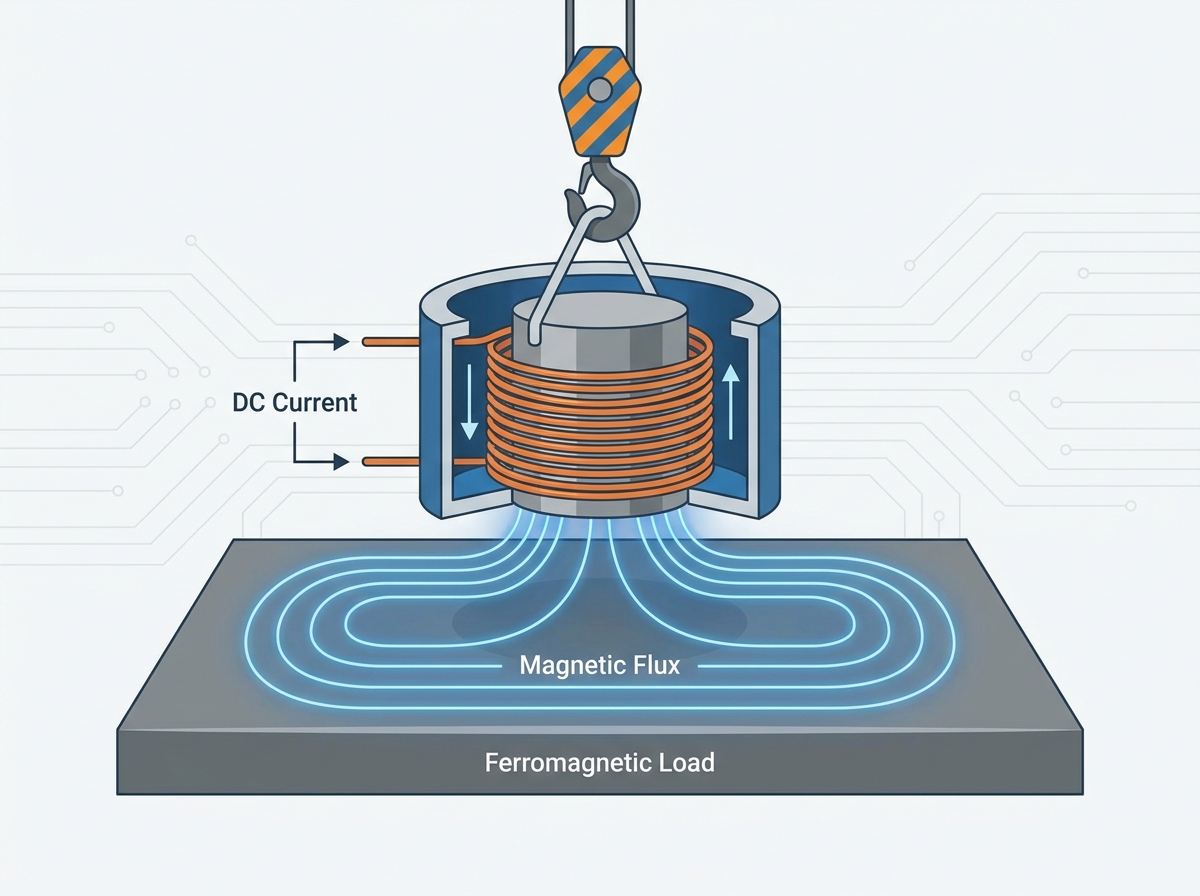

Một nam châm điện có chức năng như một mạch từ mở đang tìm cách tự đóng lại. Vỏ thép nặng hướng các đường sức từ hướng xuống mặt dưới của nam châm. Khi bạn đặt một tải trọng bằng thép bên dưới nó, các đường từ thông đi vào tải trọng đó và đi qua nó để trở về cực đối diện của nam châm. Tải thực sự trở thành một phần vật lý tạm thời của mạch kín của nam châm. Dòng từ thông liền mạch này là thứ liên kết tải nặng với mặt nam châm.
Mọi thành phần cấu trúc bên trong nam châm điện nâng đều phục vụ một mục đích cụ thể. Các thiết bị này phải tồn tại dưới sự lạm dụng vật lý khắc nghiệt trong khi vẫn duy trì được tính toàn vẹn về điện.
Việc lựa chọn vật liệu cuộn dây tác động mạnh mẽ đến hiệu suất, kích thước và trọng lượng. Các nhà sản xuất thường đưa ra hai lựa chọn.
Cuộn dây đồng mang lại tính dẫn điện đặc biệt. Chúng tạo ra nhiều lực từ trên mỗi inch vuông so với nhôm. Hiệu suất cao này cho phép các kỹ sư thiết kế nam châm nhỏ hơn, gọn hơn. Diện tích nhỏ hơn rất có lợi khi không gian bị hạn chế hoặc khi tải trọng của cần cẩu bị hạn chế.
Cuộn dây nhôm cung cấp một giải pháp thay thế nhẹ hơn, tiết kiệm chi phí hơn. Tuy nhiên, nhôm có độ dẫn điện thấp hơn. Để đạt được lực nâng tương tự như một bộ phận bằng đồng, cuộn nhôm cần nhiều dây quấn hơn. Sự cần thiết này dẫn đến một lớp vỏ bên ngoài lớn hơn về mặt vật lý. Cả hai vật liệu đều hoạt động tốt, nhưng sự lựa chọn của bạn phụ thuộc vào công suất cần cẩu cụ thể và không gian hoạt động.
Bảng 1: Đặc điểm cuộn dây đồng và nhôm
Tính năng | cuộn dây đồng | Cuộn nhôm |
|---|---|---|
Độ dẫn điện | Cao | Thấp hơn |
Dấu chân vật lý | Nhỏ gọn | Lớn/Cồng Kềnh |
Hồ sơ cân nặng | Nặng hơn trên mỗi inch khối | Tổng thể nhẹ hơn cho các công trình lớn |
Cuộn dây điện tạo ra nhiệt độ cao. Hơn nữa, người vận hành cần cẩu thường xuyên sử dụng các nam châm này ngoài trời khi trời mưa hoặc tuyết. Để bảo vệ hệ thống dây điện bên trong, các nhà sản xuất lấp đầy khoảng trống bên trong vỏ bằng nhựa epoxy hoặc hợp chất bầu chuyên dụng.
Các hợp chất này phục vụ ba chức năng quan trọng:
Chúng khóa các cuộn dây vào đúng vị trí, ngăn ngừa các vết mài mòn vi mô do rung động hàng ngày.
Chúng tạo ra một rào cản không thể xuyên thủng chống lại sự xâm nhập của hơi ẩm, giúp ngăn ngừa đoản mạch bên trong.
Chúng hoạt động như một cây cầu nhiệt. Hợp chất này hấp thụ nhiệt từ các cuộn dây bên trong và truyền nó sang vỏ bên ngoài, nơi nó có thể tản ra không khí xung quanh một cách an toàn.
Nam châm nâng về cơ bản hoạt động như một chiếc búa khổng lồ. Người vận hành thường xuyên thả nó trực tiếp lên đống kim loại vụn lởm chởm hoặc tấm thép dày. Tấm dưới cùng, thường được gọi là mặt va đập, chịu đựng sự tiếp xúc vật lý lặp đi lặp lại, có tác động mạnh. Các nhà sản xuất thường rèn tấm đáy này từ thép có hàm lượng mangan cao. Thép mangan thực sự cứng lại khi va chạm. Bạn càng đánh nó, bề mặt càng trở nên cứng hơn. Độ bền này giúp các cuộn dây bên trong không bị nghiền nát trong các hoạt động xử lý vật liệu mạnh mẽ.
Một nam châm điện nâng công nghiệp không thể chỉ cắm vào ổ cắm trên tường tiêu chuẩn. Nó đòi hỏi cơ sở hạ tầng bên ngoài chuyên dụng. Các cơ sở phải lắp đặt bộ chỉnh lưu công suất lớn để chuyển đổi nguồn điện lưới xoay chiều (AC) thành nguồn điện một chiều (DC) mà nam châm yêu cầu. Ngoài ra, các thiết lập hiện đại sử dụng bộ điều khiển tiên tiến với khả năng thay đổi điện áp. Bộ điều khiển điện áp thay đổi cho phép người vận hành giảm một phần từ trường. Kỹ thuật này rất hữu ích khi bạn cần thả một tấm thép từ một chồng ba tấm, thay vì thả toàn bộ tải cùng một lúc.
Việc lựa chọn thiết bị phù hợp đòi hỏi phải xem qua các tài liệu quảng cáo tiếp thị hào nhoáng. Khả năng nâng về mặt lý thuyết của nhà sản xuất hiếm khi phù hợp với thực tế của sàn nhà máy có nhiều sạn.
Bạn phải tiếp cận "công suất định mức" của nhà sản xuất một cách thận trọng. Các cơ sở thử nghiệm tính toán mức tối đa về mặt lý thuyết này trong các điều kiện hoàn toàn lý tưởng. Họ sử dụng những khối thép sạch, phẳng, siêu dày, ít carbon. Nam châm thử nghiệm đạt được 100% tiếp xúc bề mặt.
Trong thế giới thực, bạn hiếm khi gặp được những điều kiện lý tưởng. Bạn phải tính đến những khoảng trống không khí. Khe hở không khí là bất kỳ rào cản vật lý nào ngăn cách mặt va đập của nam châm với thép trần của tải. Các khe hở không khí phổ biến bao gồm:
Sơn công nghiệp nặng hoặc sơn epoxy.
Lớp rỉ sét hoặc oxy hóa dày.
Cân nhà máy còn sót lại từ quá trình rèn.
Bề mặt không bằng phẳng, hình dạng gợn sóng hoặc tấm bị cong vênh.
Ngay cả khe hở không khí một milimet cũng có thể làm thay đổi mạnh mẽ mạch từ. Các đường sức từ cố gắng vượt qua các rào cản phi từ tính. Do đó, các khe hở không khí làm giảm sức nâng thực tế của nam châm theo cấp số nhân. Luôn tính toán Giới hạn tải trọng làm việc (WLL) dựa trên các điều kiện bề mặt trong trường hợp xấu nhất của tải thông thường của bạn.
Từ trường cần một lượng thép nhất định để truyền qua. Nếu bạn cố gắng nâng tấm kim loại rất mỏng bằng nam châm điện từ trường sâu, bạn sẽ gặp phải hiện tượng gọi là bão hòa từ tính. Vật liệu mỏng đơn giản là không thể giữ được tất cả các đường sức từ mà nam châm tạo ra.
Khi bão hòa xảy ra, từ thông dư thừa "đâm xuyên qua" tấm kim loại mỏng và chảy vào không khí bên dưới nó. Do từ thông không được chứa hoàn toàn trong tải nên lực kẹp yếu đi đáng kể. Nam châm có thể nâng thành công một khối lớn dày 10 inch nhưng lại làm rơi một tấm hợp kim có kích thước 1/8 inch. Nếu cơ sở của bạn xử lý các vật liệu mỏng, bạn phải chỉ định thiết kế nam châm trường nông. Những nam châm chuyên dụng này tạo ra một dòng từ thông rộng, nông và bị mắc kẹt trong các lớp kim loại mỏng.
Sinh nhiệt vẫn là vấn đề kỹ thuật phổ biến nhất trong nâng từ tính. Điện trở bên trong cuộn dây đồng hoặc nhôm tạo ra nhiệt lượng không đổi trong khi nam châm được cấp điện. Chúng tôi đo giới hạn hoạt động của nam châm điện bằng cách sử dụng thước đo gọi là chu kỳ hoạt động.
Chu kỳ hoạt động xác định tỷ lệ giữa thời gian "bật" so với thời gian "tắt" cần thiết để ngăn chặn hiện tượng quá nhiệt nghiêm trọng. "Chu kỳ hoạt động 50%" có nghĩa là nam châm có thể được cấp điện trong 10 phút, nhưng sau đó nam châm phải nghỉ và nguội trong 10 phút. "Chu kỳ hoạt động 75%" cho phép các đợt hoạt động lâu hơn.
Bạn cũng phải hiểu sự khác biệt giữa khả năng nâng nguội và nâng nóng. Nam châm ở nhiệt độ phòng (nam châm lạnh) hoạt động với hiệu suất điện cao nhất. Nó mang lại khả năng nâng cao nhất có thể. Tuy nhiên, khi cuộn dây nóng lên trong một ca làm việc, điện trở của chúng tăng lên. Điện trở tăng lên này làm giảm dòng điện, trực tiếp làm giảm lực nâng từ. Bạn phải luôn xác định nam châm của mình dựa trên các thông số hoạt động nóng của nó . Nếu bạn định cỡ thiết bị của mình dựa trên công suất lạnh, chắc chắn bạn sẽ giảm tải vào cuối ca làm việc dài và bận rộn.
Mặc dù nam châm điện tiêu chuẩn thống trị ngành công nghiệp nặng nhưng chúng không phải là giải pháp duy nhất hiện có. Việc đánh giá các lựa chọn thay thế giúp đảm bảo bạn triển khai công cụ an toàn và hiệu quả nhất cho ứng dụng cụ thể của mình.
Biểu đồ: So sánh các giải pháp nâng từ tính
Loại công nghệ | Cơ chế hoạt động | Trường hợp sử dụng tốt nhất | Hạn chế chính |
|---|---|---|---|
Nam châm điện tiêu chuẩn | Nguồn DC liên tục tạo ra trường. | Xử lý phế liệu, tải biến đổi tần số cao. | Tiêu thụ điện năng cao. Giảm tải nếu mất điện. |
Nam châm điện vĩnh cửu (EPM) | Xung điện ngắn làm đảo ngược cực tính bên trong của nam châm. | Tấm thép phẳng, môi trường không an toàn. | Chi phí ban đầu cao hơn. Hiệu suất kém trên phế liệu lỏng lẻo. |
Nam châm nâng vĩnh viễn | Đòn bẩy cơ khí bằng tay di chuyển nam châm bên trong. | Cửa hàng máy móc, nâng hạ nhẹ cục bộ. | Không thể mở rộng cho hoạt động của cần cẩu hạng nặng. |
Các đơn vị tiêu chuẩn cung cấp tính linh hoạt chưa từng có. Chúng là sự lựa chọn tuyệt đối tốt nhất để xử lý kim loại phế liệu, di chuyển các vòng quay lỏng lẻo và các tình huống đòi hỏi phải tham gia và tháo dỡ nhanh chóng, thường xuyên. Tuy nhiên, chúng tiêu thụ năng lượng liên tục và tạo ra lượng nhiệt đáng kể trong thời gian dài.
EPM kết hợp những đặc điểm tốt nhất của nam châm vĩnh cửu và nam châm điện. Họ sử dụng một xung điện ngắn, cường độ cao để đảo ngược cực tính của nam châm vĩnh cửu bên trong. Xung nhanh này sẽ "bật" hoặc "tắt thiết bị." Trong quá trình nâng thực tế, chúng không cần nguồn điện. Bởi vì chúng không tiêu thụ năng lượng trong quá trình vận chuyển nên chúng không tạo ra nhiệt và hoàn toàn an toàn. Nếu cơ sở mất điện, EPM sẽ duy trì hoạt động của nó vô thời hạn. Mặc dù có độ an toàn cao nhưng EPM thường đắt hơn và thiếu khả năng thâm nhập trường sâu cần thiết để xử lý kim loại phế liệu rời, không đều.
Các thiết bị này yêu cầu người vận hành phải kéo một đòn bẩy cơ học để kích hoạt từ trường. Họ không cần nguồn điện bên ngoài. Chúng lý tưởng cho các nhiệm vụ nâng cục bộ, nhẹ hơn, chẳng hạn như tải một phôi đơn vào máy CNC. Tuy nhiên, vì yêu cầu vận hành bằng tay nên chúng hoàn toàn không phù hợp cho các hoạt động cần cẩu hạng nặng, từ xa.
Việc triển khai thiết bị nâng từ trường hạng nặng gây ra những mối nguy hiểm đáng kể khi vận hành. Bạn phải chủ động quản lý những rủi ro này thông qua các giao thức an toàn nghiêm ngặt và nâng cấp cơ sở hạ tầng.
Rủi ro kinh doanh và an toàn chính liên quan đến nam châm điện tiêu chuẩn là mất điện đột ngột. Nếu mất điện lưới, từ trường sẽ sụp đổ ngay lập tức và cần cẩu sẽ thả tải trọng nhiều tấn mà không báo trước. Để giảm thiểu rủi ro thảm khốc này, các cơ sở công nghiệp phải tích hợp Nguồn cung cấp điện liên tục (UPS) hoặc hệ thống pin dự phòng chuyên dụng. Một hệ thống sao lưu tuân thủ cung cấp thời gian chờ tối thiểu từ 10 đến 20 phút trong thời gian ngừng hoạt động. Cửa sổ quan trọng này cho phép người vận hành cần cẩu hạ tải trọng treo xuống sàn một cách an toàn trước khi pin cạn kiệt.
Các dây cáp điện chạy xuống đường dây cần cẩu rất dễ bị hư hỏng vật lý. Việc uốn, duỗi và tiếp xúc liên tục với các cạnh kim loại sắc nhọn sẽ gây ra tình trạng hao mòn nghiêm trọng. Cáp bị hư hỏng dẫn đến sụt áp nghiêm trọng, làm suy yếu lực nâng từ tính theo thời gian. Cáp bị đứt hoàn toàn sẽ gây ra đoản mạch ngay lập tức và giảm tải. Bạn phải triển khai hệ thống cuộn cáp chắc chắn và thực hiện kiểm tra trực quan hàng ngày tất cả các ống dẫn điện.
Bạn phải vận hành với giả định rằng không có hệ thống nâng từ tính nào an toàn 100% trong mọi điều kiện. Tuân thủ an toàn đòi hỏi phải có sự kiểm soát hành chính nghiêm ngặt. Ban quản lý phải thực thi các vùng "cấm đi" cứng nhắc bên dưới toàn bộ đường nâng. Không nhân viên nào được phép đi bộ bên dưới vật nặng treo bằng từ tính. Hơn nữa, các đội bảo trì phải tiến hành kiểm tra thường xuyên điện trở cách điện của nam châm bằng thiết bị kiểm tra Megger. Kiểm tra Megger định kỳ xác định sự suy giảm cách điện cuộn dây bên trong từ rất lâu trước khi nó gây ra lỗi vận hành.
Nam châm điện nâng là một hệ thống tích hợp phức tạp, không chỉ là một công cụ cơ khí đơn giản. Hiệu suất hàng ngày của nó phụ thuộc vào sự cân bằng liên tục và tinh tế giữa đầu vào điện, quản lý nhiệt và điều kiện tải dao động. Hiểu sai các biến này sẽ làm ảnh hưởng đến cả hiệu quả hoạt động và an toàn của cơ sở.
Trước khi yêu cầu báo giá của nhà cung cấp, chúng tôi đặc biệt khuyên người mua nên tiến hành kiểm tra tải trọng toàn diện. Ghi lại loại vật liệu của bạn, độ dày chính xác, điều kiện bề mặt điển hình và thời gian vận hành cần thiết. Sử dụng dữ liệu này để yêu cầu sự minh bạch từ các nhà cung cấp. Danh sách rút gọn các nhà sản xuất cung cấp dữ liệu rõ ràng về khả năng nâng "nóng", thay vì những nhà sản xuất chỉ quảng cáo mức tối đa "lạnh" theo lý thuyết. Một nam châm được xác định rõ ràng đảm bảo dòng nguyên liệu đáng tin cậy và bảo vệ lợi nhuận của bạn khỏi thời gian ngừng hoạt động ngoài dự kiến.
Trả lời: Điện trở trong cuộn dây tạo ra nhiệt liên tục trong khi cấp nguồn. Các kỹ sư quản lý lượng nhiệt này bằng cách tuân thủ các chu kỳ hoạt động nghiêm ngặt. Họ còn sử dụng hợp chất bầu tản nhiệt chuyên dụng bên trong vỏ. Định cỡ nam châm chính xác đảm bảo nam châm không liên tục chạy ở điện áp tối đa, giúp duy trì nhiệt độ hoạt động trong giới hạn an toàn.
Đáp: Không. Các thiết bị này hoàn toàn dựa vào tính thấm từ của tải mục tiêu. Thép không gỉ Austenitic, nhôm, đồng và đồng thau thiếu cấu trúc nguyên tử cần thiết để đóng mạch từ. Các đường sức từ không thể tương tác với chúng, dẫn đến lực nâng bằng không.
Trả lời: Không có nguồn điện liên tục, từ trường sẽ giảm ngay lập tức và tải sẽ giảm ngay lập tức. Vì mối nguy hiểm cực độ này, việc lắp đặt cầu trục công nghiệp cần có hệ thống ắc quy dự phòng tích hợp hoặc bộ lưu điện. Các bản sao lưu này giữ tải an toàn, giúp người vận hành có thời gian hạ tải xuống một cách an toàn trong trường hợp khẩn cấp về lưới điện.
Đáp: Từ tính dư là lực hút từ còn sót lại trong lõi sau khi bạn cắt điện. Nó có thể khiến vật nhẹ hơn hoặc mảnh vụn dính vào mặt nam châm. Bộ điều khiển chất lượng cao giải quyết vấn đề này bằng cách gửi một xung dòng điện ngược ngắn vào cuộn dây. Xung này làm sạch từ tính dư, đảm bảo tải giảm sạch và ngay lập tức.
