Máy nâng từ tính hoạt động như thế nào?

Việc chuyển đổi từ dây cáp treo và xích truyền thống sang nâng từ tính mang lại hiệu quả đáng kể trong ngành công nghiệp nặng. Tuy nhiên, việc áp dụng công nghệ hiện đại này đòi hỏi phải tin tưởng vào một thế lực vô hình. Nhiều người vận hành ban đầu ngần ngại dựa hoàn toàn vào từ trường không nhìn thấy được đối với tải nặng. Hiểu sai về cách thức hoạt động của công nghệ nâng từ trường thường dẫn đến thông số kỹ thuật quá cao, thực hành an toàn kém hoặc chọn sai thiết bị cho cơ sở. Các nhóm vận hành có thể vô tình làm tổn hại đến sự an toàn khi bỏ qua độ dày vật liệu hoặc điều kiện bề mặt. Khoảng cách kiến ​​thức này tạo ra những rủi ro không cần thiết trong phân xưởng.

Chúng tôi mong muốn thu hẹp khoảng cách giữa vật lý kỹ thuật và thực tế mua sắm. Bạn sẽ tìm hiểu cơ chế bên trong của máy nâng từ tính để giúp đánh giá các quy trình an toàn và đánh giá các trường hợp sử dụng chế tạo kết cấu thép. Người quản lý vận hành có thể sử dụng những hiểu biết sâu sắc này để đưa vào danh sách chọn lọc các thiết bị phù hợp một cách hoàn toàn tự tin.

Bài học chính

• Cơ chế: Bộ nâng từ trường vĩnh cửu hoạt động thông qua một rôto bên trong thủ công để căn chỉnh hoặc điều chỉnh từ trường—không cần điện để giữ tải.

• Các biến thể công nghệ: Hiểu được sự khác biệt giữa các hệ thống cố định, điện từ và điện cố định sẽ quyết định nhu cầu cơ sở hạ tầng của cơ sở và rủi ro mất điện.

• Các biến số về hiệu suất: Năng lực của người nâng hiếm khi tuyệt đối; nó dao động nhiều dựa trên độ dày vật liệu, khe hở không khí trên bề mặt (rỉ sét, sơn) và thành phần hợp kim.

• Tiêu chuẩn an toàn: Xe nâng có uy tín tuân thủ các yếu tố an toàn nghiêm ngặt (ví dụ: tỷ lệ 3:1) tiêu chuẩn hóa tải trọng làm việc an toàn (SWL) chống lại lực ly khai tối đa.

Cơ chế cốt lõi: Cách thức hoạt động của Bộ nâng từ trường vĩnh viễn

Để hoàn toàn tin tưởng vào nam châm nâng, người vận hành phải hiểu cấu trúc bên trong của nó. Hầu hết các thiết bị thủ công đều sử dụng cấu trúc nam châm kép. Các nhà sản xuất thường xây dựng các hệ thống này bằng nam châm đất hiếm Neodymium (NdFeB) cường độ cao. Thiết kế chia các nam châm bên trong này thành hai thành phần riêng biệt. Một nam châm đứng yên hoàn toàn. Các kỹ sư gọi đây là stato. Nam châm thứ hai nằm trên một trục trung tâm quay. Chúng tôi gọi thành phần chuyển động này là rôto. Sự sắp xếp cơ học thông minh này không cần nguồn điện bên ngoài.

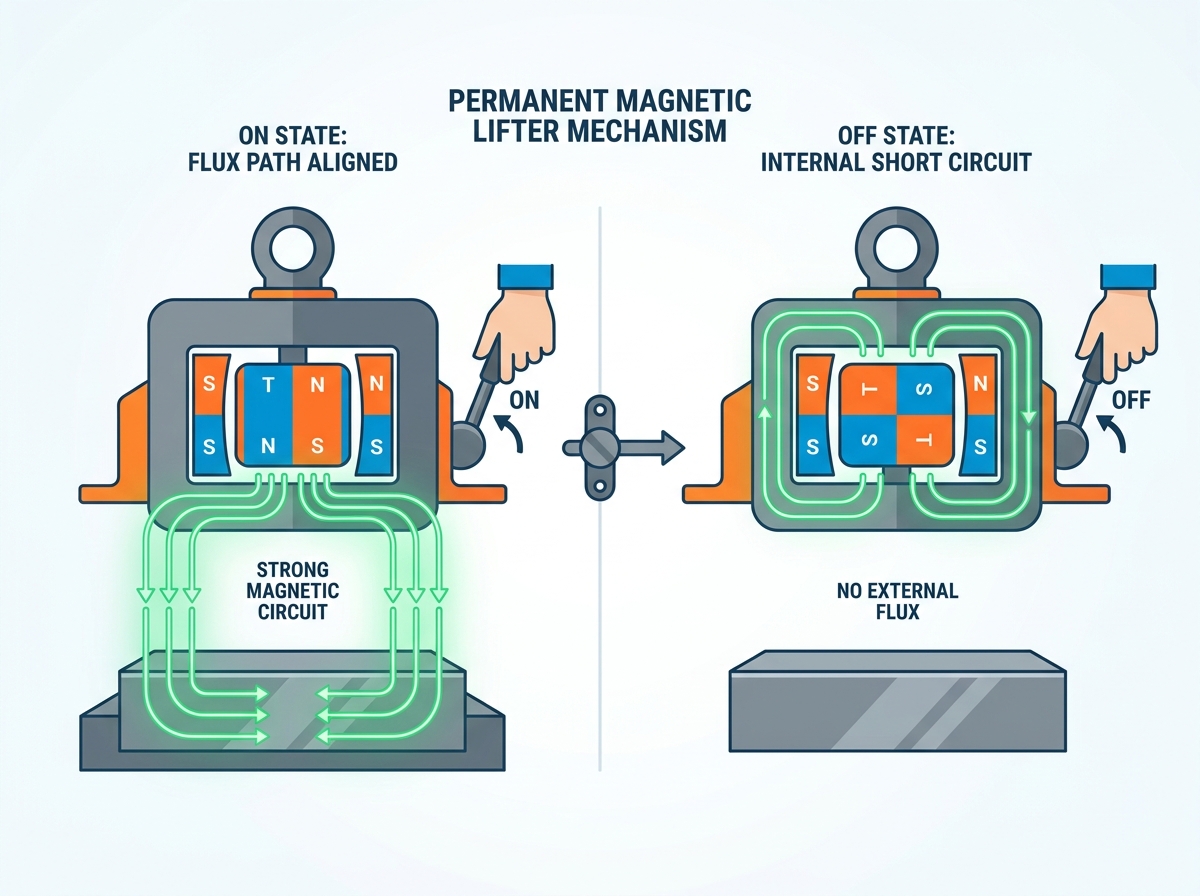

Khi người vận hành khởi động thiết bị, họ sẽ bắt đầu trạng thái "BẬT". Xoay cần gạt bên ngoài bằng tay sẽ làm quay rôto bên trong. Chuyển động này về mặt vật lý căn chỉnh cực từ của rôto dọc theo stato đứng yên. Sự liên kết này tạo ra một mạch từ tập trung cao độ. Các chuyên gia gọi đây là đường dẫn thông lượng. Từ thông truyền xuống dưới, rời khỏi thân sắt của thiết bị nâng và truyền trực tiếp qua tải trọng bằng thép. Chất trợ dung hoạt động như một chiếc khóa vô hình, liên kết thép nặng với thiết bị một cách an toàn.

Đảo ngược cần gạt sẽ kích hoạt trạng thái "TẮT". Kéo tay cầm lại sẽ làm quay nam châm bên trong một lần nữa. Vòng quay này cố tình làm sai lệch các cực của rôto và stato. Bằng cách đối kháng nhau, các nam châm tạo ra hiện tượng đoản mạch bên trong. Từ trường rút lại hoàn toàn bên trong thân sắt đặc của thiết bị nâng. Nó không còn chạm tới thép bên dưới nó nữa. Kết quả là thiết bị sẽ giải phóng tải hoàn toàn.

Sự đơn giản về mặt cơ học này đảm bảo hệ số độ tin cậy lớn. Lực nâng phụ thuộc hoàn toàn vào sự liên kết vật lý lâu dài. Nó không bao giờ phụ thuộc vào dòng điện liên tục. Do đó, thiết bị nâng từ vĩnh viễn vốn có khả năng ngăn chặn tình trạng sụt tải nghiêm trọng do mất điện đột ngột.

Danh mục giải pháp: Lựa chọn công nghệ nâng từ phù hợp

Môi trường công nghiệp rất khác nhau. Một giải pháp nâng hạ duy nhất không thể đáp ứng mọi nhu cầu hoạt động. Người quản lý cơ sở phải lựa chọn giữa ba loại công nghệ riêng biệt. Mỗi danh mục cung cấp các cơ chế riêng, ứng dụng lý tưởng và những hạn chế cụ thể.

Máy nâng từ trường vĩnh cửu là giải pháp thủ công phổ biến nhất. Họ sử dụng cơ chế chuyển đổi thủ công, vận hành bằng đòn bẩy. Các thiết bị này hoạt động tốt nhất để xử lý tấm thép tiêu chuẩn và tải máy CNC. Chúng nổi trội ở những khu vực ngoài trời xa xôi, thiếu nguồn điện. Tuy nhiên, hạn chế chính của họ là khoảng cách hoạt động. Người vận hành phải có quyền truy cập vật lý trực tiếp vào thiết bị để gài hoặc tháo cần khóa một cách an toàn.

Nam châm điện hoạt động theo nguyên lý vật lý hoàn toàn khác. Cơ chế của chúng dựa hoàn toàn vào dòng điện hoạt động. Dòng điện đi qua một dây cuộn dày đặc để tạo ra từ trường cực mạnh. Bãi phế liệu và nhà máy tái chế nặng ưa chuộng nam châm điện để xử lý các vật liệu khối lượng lớn không đều. Thật không may, công nghệ này tiềm ẩn nhiều rủi ro nghiêm trọng. Một nam châm điện sẽ giảm tải treo ngay lập tức nếu lưới điện bị mất. Vì lỗ hổng nghiêm trọng này, các cơ sở phải lắp đặt hệ thống pin dự phòng bắt buộc và được quản lý chặt chẽ.

Nam châm điện vĩnh cửu mang đến một phương pháp lai. Cơ chế này sử dụng một xung điện ngắn để đảo ngược cực tính của nam châm bên trong. Xung khóa vĩnh viễn từ trường ở vị trí BẬT hoặc TẮT. Các nhà tích hợp tự động hóa chỉ định các đơn vị này để chế tạo kết cấu thép. Chúng tích hợp hoàn toàn vào cần cẩu trên cao được điều khiển từ xa. Giá trị kinh doanh to lớn của họ bắt nguồn từ bản chất kép của họ. Chúng kết hợp khả năng bảo mật hoàn toàn an toàn của nam châm vĩnh cửu cùng với khả năng tự động hóa nhanh chóng của nam châm điện tiêu chuẩn.

Biểu đồ so sánh các công nghệ nâng từ tính

Biến cơ học thành thực tiễn: Tiêu chí đánh giá quan trọng

Công suất được quảng cáo của nam châm không đảm bảo hiệu suất trong thế giới thực. Bạn phải tính đến một số biến vật lý. Việc bỏ qua các tiêu chí này chắc chắn sẽ dẫn đến việc tính toán sai tải nguy hiểm. Các kỹ sư đánh giá bốn yếu tố môi trường cụ thể trước khi phê duyệt thang máy.

1. Hiệu ứng khe hở không khí: Bề mặt thép hiếm khi giữ được độ mịn hoàn hảo trong môi trường công nghiệp. Điều kiện bề mặt tạo ra 'khe hở không khí' giữa mặt nam châm và kim loại. Lớp sơn dày, cặn nhà máy, rỉ sét, bụi và kết cấu không đồng đều đều đóng vai trò là rào cản vật lý. Những rào cản này phá vỡ dòng từ trường một cách dữ dội. Ngay cả khe hở không khí một milimet cũng làm giảm đáng kể khả năng nâng thực tế của thiết bị của bạn.

2. Độ dày vật liệu: Từ trường cần có khối lượng vật liệu đủ để truyền qua. Nếu tấm thép quá mỏng, chất trợ dung dễ dàng 'rò rỉ' trực tiếp qua đáy tấm. Sự rò rỉ này ngăn cản mạch từ tham gia hoàn toàn. Do đó, độ bám từ tính yếu đi đáng kể, làm tăng khả năng bị rơi đột ngột.

3. Thành phần vật liệu: Các nhà sản xuất đánh giá công suất nâng tiêu chuẩn dành riêng cho thép có hàm lượng carbon thấp. Các hợp kim khác nhau có độ thấm từ rất khác nhau. Thép carbon cao, gang và các hợp kim đặc biệt chống lại từ thông. Người quản lý cơ sở phải giảm mạnh công suất của thiết bị nâng khi xử lý các vật liệu cụ thể này để duy trì các tiêu chuẩn an toàn.

4. Nguy cơ bong tróc: Xử lý các tấm thép dài, dẻo tạo ra những thách thức vật lý đặc biệt. Khi được nâng lên từ giữa, các tấm mỏng sẽ bị xệ xuống một cách tự nhiên ở hai đầu. Hành động chảy xệ này làm cho kim loại bị uốn cong và bong ra khỏi mặt nam châm phẳng. Để ngăn chặn hiệu ứng bong tróc này, các hoạt động phải sử dụng dầm rải. Dầm rải triển khai đồng đều nhiều bộ nâng nhỏ hơn dọc theo chiều dài của vật liệu dẻo.

An toàn hoạt động, tuân thủ và giảm thiểu rủi ro

Xử lý vật liệu an toàn dựa trên tiêu chuẩn hóa nghiêm ngặt. Quy định công nghiệp cấm vận hành nam châm nâng gần điểm giới hạn tuyệt đối của chúng. Hiểu và thực thi các yếu tố an toàn đảm bảo an ninh vận hành hàng ngày.

Các kỹ sư tính toán hệ số an toàn để thích ứng với các lực động không mong muốn. Các tổ chức như ASME (đặc biệt là tiêu chuẩn B30.20) và OSHA yêu cầu giới hạn an toàn nghiêm ngặt. Hầu hết các nhà sản xuất có uy tín đều tuân thủ tỷ lệ an toàn 3:1. Một số môi trường cụ thể yêu cầu tỷ lệ lề 2:1 hoặc thậm chí 4:1. Theo tỷ lệ 3:1, thiết bị nâng được định mức cho Tải trọng làm việc an toàn (SWL) là 1.000 lbs phải yêu cầu lực kéo thực tế là 3.000 lbs để phá vỡ trong điều kiện phòng thí nghiệm hoàn hảo. Bộ đệm khổng lồ này hấp thụ tải trọng sốc từ các chuyển động đột ngột của cần cẩu.

Người vận hành phải tích cực tham gia vào việc giảm thiểu rủi ro thông qua thử nghiệm nhất quán trước khi nâng. Việc tuân theo các quy tắc thủ tục nghiêm ngặt sẽ ngăn ngừa những tai nạn thảm khốc tại xưởng sản xuất.

• Thực hiện kiểm tra di chuột trước khi dọn tải để vận chuyển. Nâng vật liệu chỉ cách mặt đất vài inch. Tạm dừng và xác minh trực quan việc giữ từ vẫn ổn định.

• Hãy đảm bảo tải vẫn ở giữa một cách hoàn hảo. Bạn phải căn chỉnh thiết bị ngay trên trọng tâm chính xác của vật liệu để tránh bị nghiêng nguy hiểm.

• Đừng bao giờ đứng dưới tải treo có từ tính. Luôn sử dụng dòng giới thiệu để hướng dẫn tài liệu từ một khoảng cách an toàn.

• Không nâng vật liệu vượt quá hướng dẫn về tỷ lệ độ dày trên trọng lượng được công bố trong sổ tay hướng dẫn cụ thể của nhà sản xuất.

Những hạn chế về bảo trì định kỳ cũng đóng một vai trò to lớn trong việc tuân thủ. Trong khi nam châm vĩnh cửu thiếu các thiết bị điện tử nhạy cảm, chúng vẫn sử dụng các bộ phận cơ khí chuyển động. Cần gạt thủ công và chốt khóa bên trong chịu được hàng nghìn chu kỳ. Người vận hành phải kiểm tra các bộ phận này hàng ngày. Hơn nữa, tình trạng của mặt tiếp xúc từ tính phía dưới cần phải được kiểm tra bằng văn bản thường xuyên. Các vết khoét, vết xước sâu hoặc mảnh vụn bám trên mặt này tạo ra các khe hở không khí nhân tạo, phá hủy giới hạn tải trọng làm việc an toàn của bạn.

Trường hợp kinh doanh: Tại sao nên nâng cấp lên thiết bị nâng từ tính trong chế tạo thép?

Việc áp dụng công nghệ nâng tiên tiến làm thay đổi hoàn toàn nền kinh tế chế tạo. Các phương pháp gian lận truyền thống đang làm cạn kiệt nguồn lao động. Việc chuyển sang tính chất lượng cao thiết bị nâng từ sẽ mang lại những lợi ích tức thì, có thể đo lường được trên toàn bộ sàn sản xuất.

Hiệu quả của quy trình làm việc được cải thiện đáng kể nhất. Các phương pháp truyền thống yêu cầu các đội vòng dây xích nặng hoặc dây cáp tổng hợp dưới các tấm thép có cạnh sắc. Quá trình này đòi hỏi các khối chèn lót và thanh cạy cồng kềnh. Công nghệ từ tính loại bỏ hoàn toàn cuộc đấu tranh vật lý tốn thời gian này. Thời gian thiết lập ngay lập tức chuyển từ nhiều phút xuống chỉ còn vài giây.

Bảo vệ vật chất đại diện cho một chiến thắng tài chính lớn khác. Kẹp cơ học dựa vào ma sát mạnh để đảm bảo tải nặng. Chúng cắn sâu vào kim loại. Dây treo thường uốn cong các cạnh mỏng manh của các tấm mỏng hơn. Công nghệ từ tính ngăn ngừa hoàn toàn hư hỏng cạnh này. Nó giúp loại bỏ các vết xước sâu thường do thiết bị gian lận bị mài mòn gây ra, duy trì chất lượng thẩm mỹ cho hàng tồn kho của bạn.

Tối ưu hóa không gian một cách tự nhiên sau. Nam châm cho phép nâng từ trên xuống thực sự. Bạn không còn cần phải chừa lối đi rộng giữa các chồng thép. Người vận hành có thể xếp các tấm thép nặng gần nhau hơn trên sàn cơ sở. Khoảng trống bên để lắp dây đeo trở nên hoàn toàn không cần thiết. Điều này thu hồi một lượng lớn diện tích nhà kho có thể sử dụng được.

Logic ROI biện minh mạnh mẽ cho chi phí vốn ban đầu. Các nhà lãnh đạo cơ sở nên so sánh trực tiếp chi phí trả trước của máy nâng cấp công nghiệp với số giờ lao động hàng ngày giảm đi. Tính toán số phút tiết kiệm được trên mỗi thang máy trong một năm tài chính. Kết hợp những chi phí lao động tiết kiệm này với việc giảm đáng kể lãng phí thiệt hại vật chất. Thiết bị thường tự thanh toán trong vài quý đầu tiên triển khai.

Logic danh sách rút gọn: Các bước tiếp theo để mua sắm

Việc lựa chọn thiết bị nâng thích hợp đòi hỏi một phương pháp kỹ thuật có phương pháp. Các nhóm mua sắm phải xem qua các thông số kỹ thuật cơ bản của danh mục. Bạn phải điều chỉnh khả năng tuyệt đối của thiết bị cho phù hợp với thực tế khắc nghiệt nhất của cơ sở.

Đầu tiên, hãy xác định rõ ràng các giới hạn hoạt động của bạn. Ghi lại những vật liệu mỏng nhất, nặng nhất và dài nhất mà cơ sở của bạn xử lý hàng ngày. Lưu ý các điều kiện bề mặt tồi tệ nhất có trong kho của bạn. Bạn phải căn cứ hoàn toàn thông số kỹ thuật của bộ nâng của mình vào các tình huống xấu nhất này. Không bao giờ xác định kích thước thiết bị của bạn dựa trên các điều kiện lý tưởng, sạch sẽ của phòng thí nghiệm.

Tiếp theo, yêu cầu tài liệu kiểm tra nghiêm ngặt từ các nhà cung cấp tiềm năng. Thị trường công nghiệp chứa vô số hàng nhái giá rẻ, chưa được xác minh. Chỉ đưa vào danh sách rút gọn những nhà cung cấp cung cấp chứng chỉ kiểm tra cá nhân. Các tài liệu này phải chứng minh lực lượng ly khai của đơn vị cụ thể đáp ứng tích cực hệ số an toàn đã được công bố. Yêu cầu truy xuất nguồn gốc đối với mỗi đơn vị được đánh số sê-ri mà bạn dự định mua.

Bạn cũng phải đánh giá chặt chẽ nhu cầu về yếu tố hình thức. Xác định cấu hình hình học chính xác của kho của bạn. Nếu bạn xử lý các tấm thép tiêu chuẩn, bạn cần máy nâng mặt phẳng truyền thống. Tuy nhiên, nếu cơ sở của bạn xử lý ống tròn, thanh đặc và ống hình trụ, mặt phẳng sẽ gây ra thảm họa. Bạn phải mua thiết bị nâng chân đế khối chữ V (lăng kính) được thiết kế đặc biệt để nâng đỡ các bề mặt cong.

Bước tiếp theo hữu ích nhất của bạn là tiến hành kiểm tra toàn diện tại chỗ. Đi bộ trên sàn và xác định các điểm nghẽn khi nâng hiện tại của bạn. Tài liệu về dây chuyền làm chậm thời gian tải CNC của bạn. Cuối cùng, hãy tham khảo ý kiến ​​​​của một chuyên gia gian lận được chứng nhận. Họ sẽ giúp bạn kết hợp hoàn hảo thiết bị nâng từ tính với cơ sở hạ tầng cầu trục trên không và chu trình làm việc cụ thể của bạn.

Phần kết luận

Máy nâng từ tính vận dụng vật lý cơ bản một cách xuất sắc để cách mạng hóa việc xử lý vật liệu nặng. Chúng tôi đã khám phá cách các rôto bên trong căn chỉnh từ thông, loại bỏ nhu cầu về năng lượng điện trong các mô hình cố định. Tuy nhiên, thành công trong thế giới thực của nó phụ thuộc hoàn toàn vào việc đào tạo người vận hành. Bạn phải hiểu sâu sắc những hạn chế của nó liên quan đến khe hở không khí bề mặt, độ dày vật liệu và độ thấm của hợp kim để ngăn ngừa tai nạn.

Hãy coi nam châm nâng không chỉ là một dụng cụ cầm tay đơn giản mà còn là một hệ thống được thiết kế kỹ lưỡng. Nó yêu cầu kết hợp chính xác với hồ sơ tải duy nhất của cơ sở của bạn. Bằng cách tôn trọng các yếu tố an toàn nghiêm ngặt và thực hiện các thử nghiệm di chuột bắt buộc, các nhóm vận hành có thể cải thiện đáng kể cả công suất và độ an toàn trên sàn.

Hãy hành động ngay hôm nay để hiện đại hóa các giao thức gian lận của bạn. Tải xuống danh sách kiểm tra đánh giá xếp hạng tải chuyên dụng để kiểm tra kho hiện tại của bạn. Ngoài ra, hãy liên hệ với nhóm kỹ thuật bán hàng được chứng nhận để xem xét ứng dụng dành riêng cho từng địa điểm nhằm tự tin nâng cấp cơ sở hạ tầng nâng của bạn.

Câu hỏi thường gặp

Hỏi: Bộ nâng từ vĩnh viễn có bị mất sức mạnh theo thời gian không?

Đáp: Không. Nam châm neodymium duy trì từ trường cường độ cao vô thời hạn trong điều kiện hoạt động bình thường. Chúng chỉ mất đi sức mạnh nếu chịu nhiệt độ cực cao vượt quá nhiệt độ Curie cụ thể của chúng hoặc nếu chúng chịu cú sốc vật lý nghiêm trọng làm hỏng cấu trúc tinh thể bên trong.

Hỏi: Tôi có thể sử dụng thiết bị nâng từ tính trên thép nóng không?

Đáp: Tiêu chuẩn
